SVA-X16 gemaalbesturing met 4G module

Het aansturen van en communiceren tussen minigemalen en de hoofdpost in drukrioleringssystemen is van cruciaal belang. In geval van storing is adequate en tijdige actie noodzakelijk om het proces van de drukriolering niet langdurig te verstoren. Veel van deze communicatie loopt nu via analoge lijnen. Door de uitfasering van ISDN/PSTN vervallen deze lijnen stapsgewijs vanaf 1 september 2019. Voor gemalen betekent dit mogelijk het omzetten van de huidige telefoonverbindingen naar het 4G draadloze netwerk. In samenwerking met Mous Waterbeheer is een sectorspecifieke module ontwikkeld voor de monitoring van minigemalen, de SVA-X16.

De voordelen

  1. Bewaken besturingsopdracht minigemaal over diverse locaties
  2. Realtime online visualisatie status gemaal en directe inzage optredende alarmen
  3. Automatische afmelding afvallend alarm op de hoofdpost
  4. Melding van spanningsuitval op elk gemaal door ingebouwde noodvoeding

Download productfolder

SVA-X16 gemaalbesturing met 4G module

Dit product wordt toegepast in

Testimonials: de klant aan het woord

"Het gaat om kleinere gemalen, dus waren we ook op zoek naar een praktische oplossing. Liefst een vergelijkbaar systeem en gemakkelijk te vervangen."

Jaap Kramer, medewerker beleidsuitvoering riolering & water gemeente Midden-Groningen

Producteigenschappen

icon-veilig-en-betrouwbaar Veilig en betrouwbaar

  1. Melding van spanningsuitval op elk gemaal door ingebouwde Supercap ingebouwde noodvoeding (geladen na enkele minuten)
  2. Centrale alarmering zodra gemaal in storing valt
  3. Automatische afmelding afvallend alarm op de hoofdpost

icon-gebruiksvriendelijk Gebruiksvriendelijk

  1. Monitoring besturingsopdracht minigemaal over diverse locaties
  2. Realtime online visualisatie status gemaal en directe inzage optredende alarmen
  3. Op afstand blokkeren en herstarten gemaal mogelijk
  4. Wereldwijd inzetbaar door 4G GSM module

icon-alarmering Alarmering

  1. Storing thermisch, bedrijfstijdoverschrijding, niveautijd overschrijding en hoogwater elk met eigen instellingen
  2. Melding naar web SCADA systeem; implementatie met Aquaweb (Mous) en H2gO (I-Real) al gerealiseerd. Neem contact met ons op voor implementatie in andere systemen.
  3. Communicatie via MQTT

icon-systeemeigenschappen-en-gebruikscondities Systeemeigenschappen en gebruikscondities

  1. Aantal in- en uitgangen: 4 digitale ingangen en 2 relaisuitgangen
  2. DIN-rail (TS35) behuizing, afmetingen 23 x 95 x 102mm (B x H x D)
  3. Gebruikstemperatuur: -20°C ... +55°C
  4. Voedingsspanning: 15 - 35VDC / max 8.5W; 20 - 30VAC / max 18VA

Downloads

Bewaking minigemalen in drukrioleringssystemen

Eenvoudige ombouw van bestaande gemaalbesturingskasten

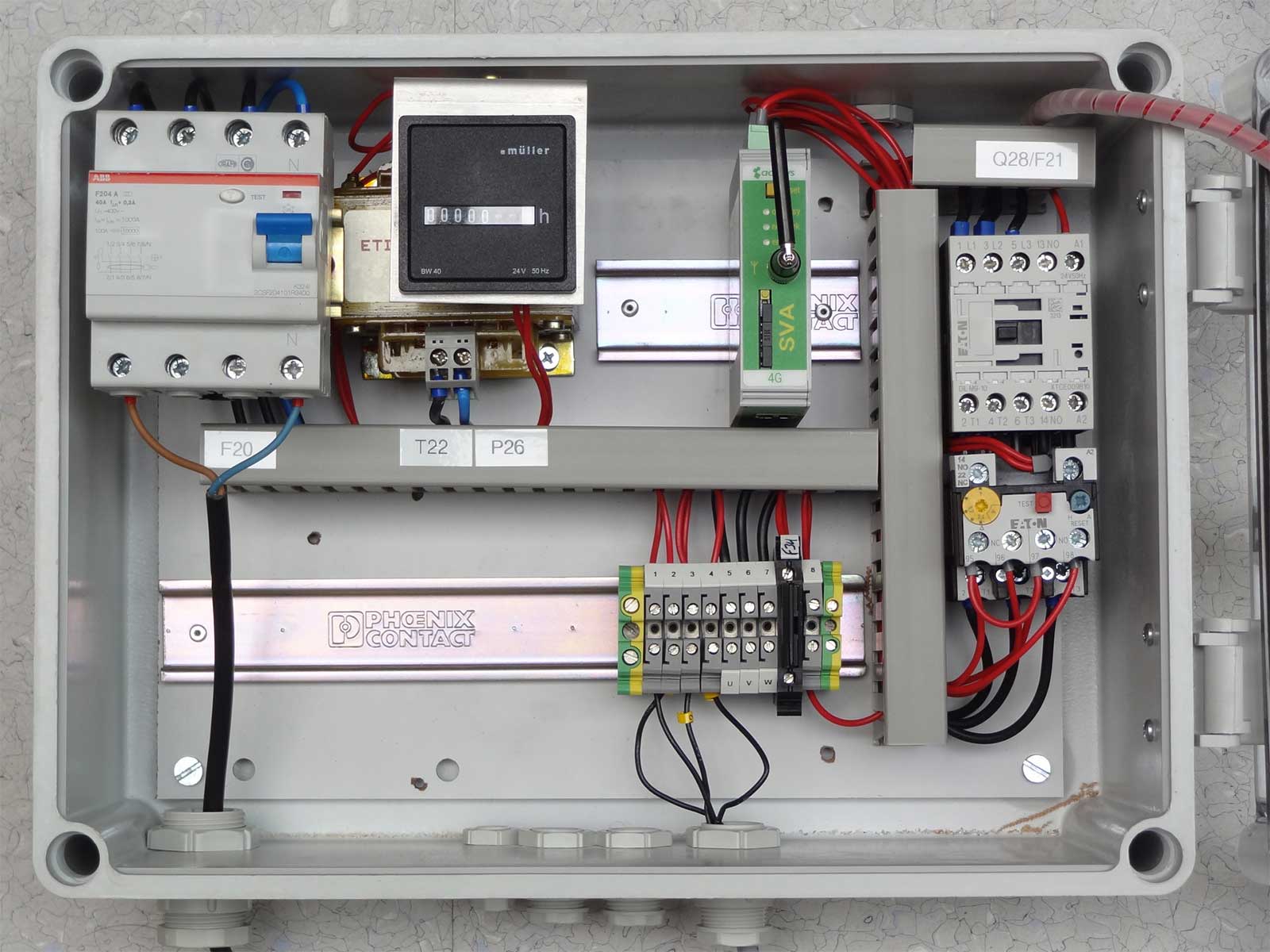

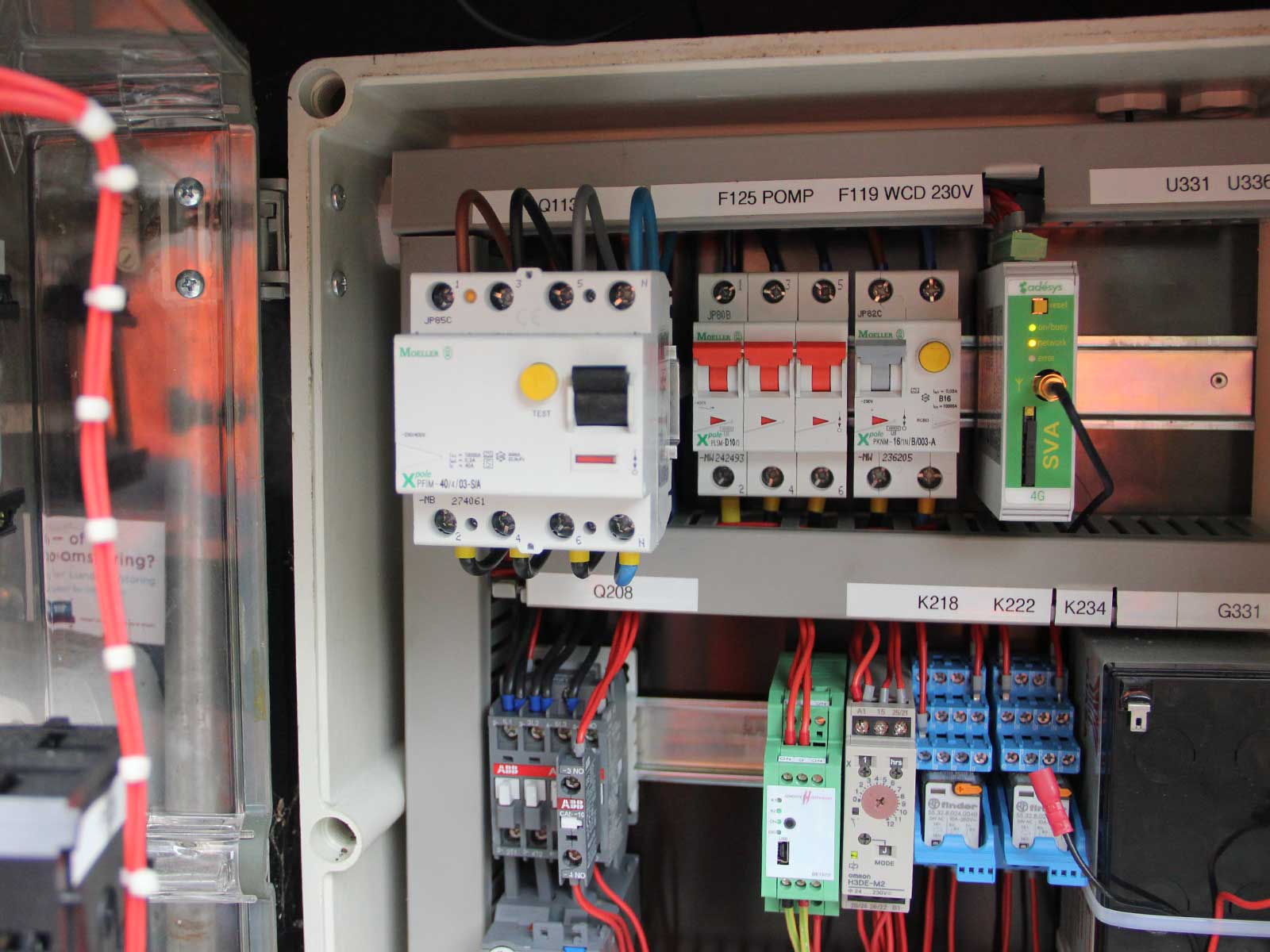

De SVA-X16 4G is één-op-één uitwisselbaar met de verouderde, analoge techniek van het Radius systeem. Het bevat een nieuwe, verbeterde gemaalbesturing en een modern, draadloos 4G modem. Oude functionaliteiten blijven gehandhaafd, de aanwezige magneetschakelaars, bestaande bedrading en thermische beveiligingen worden hergebruikt. Overstappen is een kwestie van plug & play. Hierdoor is de ombouwtijd kort en zijn de ombouwkosten laag. De SVA-X16 is eventueel te combineren met een rode lamp op het paneel of de kast.

Compleet nieuwe besturing

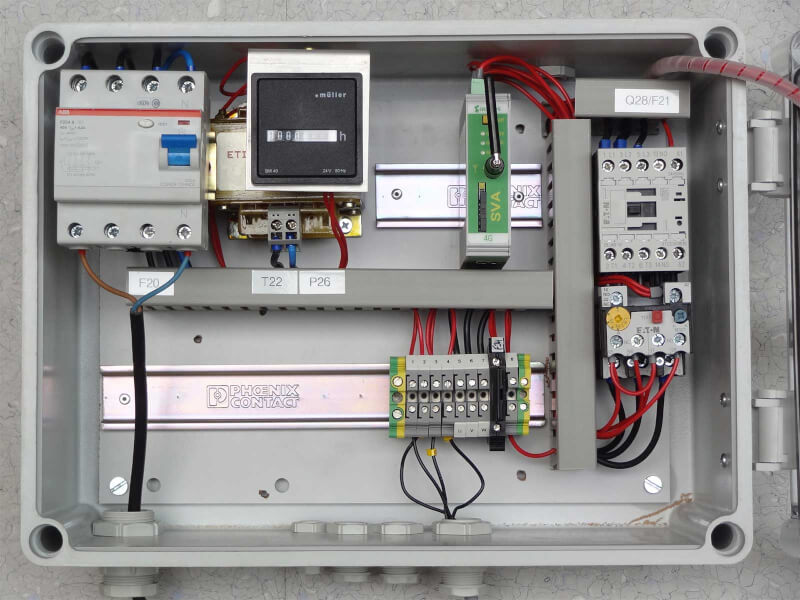

De SVA-X16 is ook als bewakings- en communicatie unit inzetbaar in compleet nieuwe besturingen voor minigemalen. Door de module in een nieuw schakelpaneel te combineren met vlotters, conventionele relaistechniek en thermische beveiligingen, ontstaat een geheel nieuwe gemaalbesturing. Uniek hieraan is dat er geen PLC meer nodig is. Dit maakt de opzet eenvoudig, betaalbaar en makkelijk te onderhouden.

De bewakings- en aansturingsfuncties zitten in de SVA-X16. Voor visualisatie en bediening wordt de data via het 4G netwerk ontsloten naar een SCADA omgeving. Wanneer het SCADA systeem tijdelijk niet beschikbaar is, draaien de gemalen zelfstandig door.

Eenvoudig instellen en beheren op afstand

Instelprogramma SV-prog

U stelt de SVA-X16 4G eenvoudig in met een PC of laptop. Gebruik hiervoor de gratis software SV-prog (zie onder service/downloads). Met SV-prog heeft u een helder overzicht van de instelmogelijkheden.

Gemaal verbonden met uw web SCADA systeem

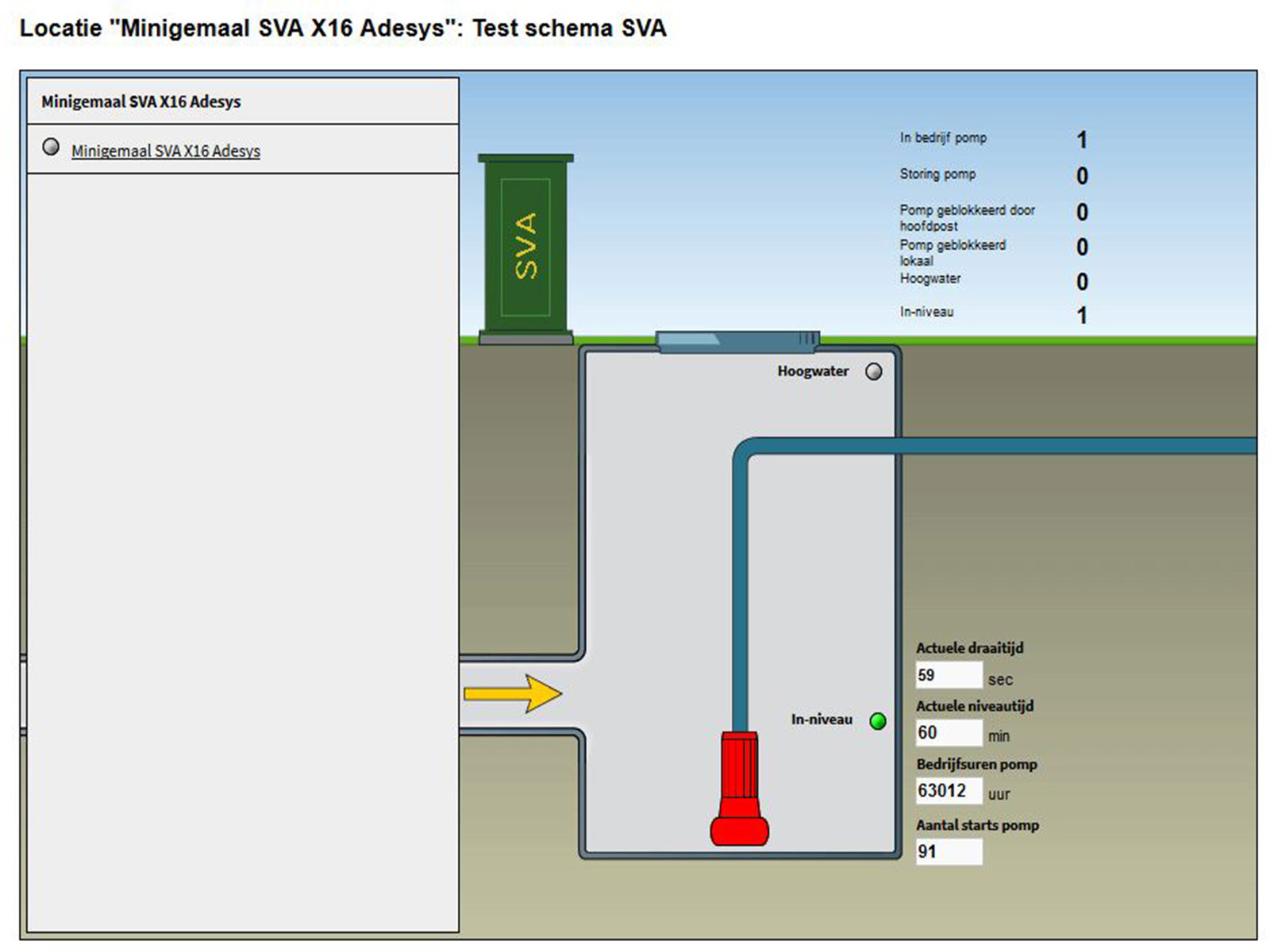

Door de SVA-X16 4G te koppelen aan uw web SCADA systeem heeft u realtime online visualisatie van de status van al uw gemalen en direct inzage in optredende alarmen. Daarnaast kunt u de gemalen op afstand blokkeren en herstarten. Implementatie met Aquaweb (Mous) en H2gO (I-Real) is al gerealiseerd. Neem contact met ons op om de mogelijkheden te bespreken voor implementatie van andere web SCADA systemen.

Alarmeringen bij de verschillende storingen

  • Thermisch: melding na aantal herstelpogingen
    Instelbaar: aantal herstelpogingen | afkoeltijd thermische storingen; standaard 30 minuten
  • Bedrijfstijdoverschrijding: melding als pomp langer draait dan gewenst
    Instelbaar: gewenste tijd; standaard 120 minuten
  • Bedrijfstijdoverschrijding geen pomp paraat: melding als pomp uitgeschakeld wordt op draaitijd overschrijding
    Instelbaar: in en uit schakelbaar
  • Niveautijd overschrijding: melding als in-vlotter langer dan ingestelde tijd actief is
    Instelbaar: gewenste tijd; standaard 240 minuten
  • Hoogwater: melding als hoogwatervlotter langer dan ingestelde tijd actief is
    Instelbaar: gewenste tijd; standaard 60 minuten
  • Spanningsuitval: treedt direct op bij wegvallen van netspanning. Wordt automatisch hersteld bij spanningsterugkeer.

Bij het afvallen van storingen worden deze automatisch afgemeld op de hoofdpost. De hoogwatervlotter valt vertraagd af zodra de in-vlotter ook uit is.

LTE-M: 4G voor Machine-2-Machine

Deze SVA-X16 4G gebruikt de LTE-M (voluit: LTE Cat-M1) band van het 4G netwerk, speciaal voor Internet of Things (IoT) toepassingen. Vergeleken met andere oplossingen heeft LTE-M een aantal sterke voordelen:

  1. Zeer goede dekking
  2. Ondersteunt sms'en
  3. Ruime bandbreedte voor het verzenden en ontvangen van data

Meer weten over waarom LTE-M? Lees dan het kennisartikel over dit onderwerp.

Kies een juiste sim

De juiste sim kiezen is van groot belang voor het goed en veilig functioneren van onze apparaten. Bij levering van onze SV-producten wordt een niet geactiveerde simkaart van Wireless Logic Benelux (SIMPoint) meegeleverd. Wireless Logic Benelux (SIMPoint) is gespecialiseerd in M2M applicaties en hun simkaart is bewezen succesvol:

  1. 4G verbinding met keuze in verschillende sms-bundels
  2. Melder schakelt automatisch over naar 2G bij uitval van het 4G netwerk
  3. Eenvoudige online activatie zonder dat u op zoek hoeft naar een geschikte LTE Cat-M1 provider

Aan u de keuze of u gebruik maakt van deze simkaart. Wanneer u de sim activeert gaat u voor minimaal een jaar een provider overeenkomst aan met Wireless Logic Benelux (en niet met Adésys). Wanneer u alarmmeldingen via sms-berichten wilt ontvangen, raden wij u aan om een sms-bundel toe te voegen aan uw abonnement. Voor een overzicht van de kosten verwijzen wij u naar de ‘Quickstart activatie simkaart’ (zie onder ‘downloads’ op deze pagina).

Wanneer u geen gebruik maakt van bijgeleverde simkaart, kies dan een 4G sim van een provider die de LTE Cat-M1 band ondersteunt.

Bestellen SVA-X16 gemaalbesturing met 4G module

De SVA-X16 4G wordt met name op projectbasis direct voor meerdere locaties tegelijk ingezet. Daarom raden wij u voor het bestellen van de SVA-X16 4G aan contact op te nemen met onze verkoopafdeling. Zij maken graag een offerte op maat voor u.
